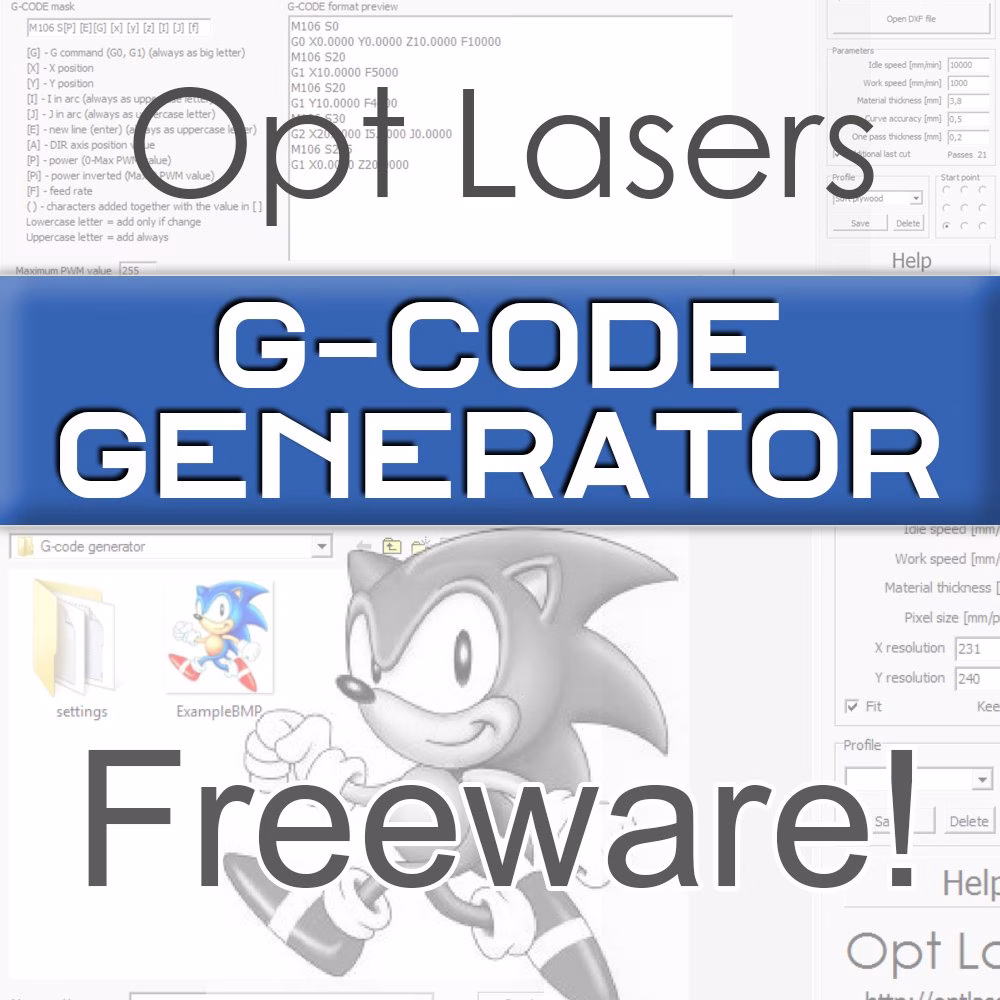

Бесплатное программное обеспечение Opt Lasers для генерации G-кода
Бесплатное программное обеспечение для генерации G-кода (версия 1.1) от Opt Lasers — это базовая программа, позволяющая создавать G-код для лазерной резки и гравировки на станке с ЧПУ. Также поддерживается симуляция G-кода с использованием различных масок, заголовков и футеров, полностью настраиваемых пользователем.
Описание продукта
Программное обеспечение Opt Lasers для генерации и симуляции G-кода
Понимание генератора G-кода Opt Lasers
На протяжении многих лет различные типы программного обеспечения для ЧПУ были разработаны и стали необходимыми инструментами для обработки на станках с ЧПУ в различных отраслях — от серийного производства до прототипирования. В 2014 году компания Opt Lasers разработала удобное программное обеспечение для создания G-кода, чтобы упростить процесс лазерной обработки на ЧПУ — а именно бесплатный генератор G-кода Opt Lasers. Данная простая и интуитивная программа преобразует ваши файлы проектов в G-код — язык, понятный контроллерам большинства станков с ЧПУ, что значительно упрощает автоматизацию процессов резки и гравировки.
После оформления заказа вы получите ссылку для скачивания
Генератор G-кода Opt Lasers предоставляется бесплатно и не требует установки. Просто скачайте архив, распакуйте его с помощью архиватора (например, WinRAR). После просмотра в WinRAR файл можно извлечь в удобную папку, затем запустить генератор двойным щелчком. Программное обеспечение для генерации G-кода содержит 3 вкладки, которые описаны ниже в порядке их наиболее частого использования.
В дополнение, в генераторе G-кода Opt Lasers предусмотрены преднастроенные маски G-кода для контроллеров станков с ЧПУ, включая:
- контроллер OpenBuilds BlackBox CNC
- контроллер X-Carve CNC
- контроллеры xPro CNC
- контроллер Stepcraft UC100 CNC
- контроллер Ooznest WorkBee на базе RRF3 и Duet
- контроллер Duet CNC (до версии RRF3)
- контроллер Smoothstepper CNC (Avid CNC и другие)
Учитывая, что G-код распространяется бесплатно, техническая поддержка не предоставляется — самостоятельное изучение правильной работы с программой возлагается на пользователя. Основная идея генератора — предоставить бесплатный инструмент, с помощью которого пользователь может начать знакомство с лазерной резкой и гравировкой, а затем перейти к более продвинутому программному обеспечению.
Оснастите свой станок с ЧПУ лучшими лазерными резаками и и гравёрами на рынке! Прямые поставки от Opt Lasers!
Сравните наши лазерные обновления и выберите то, которое лучше всего вам подходит
PLH3D-XT-50
Высокоточная гравировка
- 6 Вт оптической мощности
- Ultra HD 550 DPI – пятно < 50 μm
- Макс. резка древесины (1 проход): 3 mm (⅛")
- Лучший для тонкой гравировки и сложных деталей
- Простой комплект Plug & Play с инструкциями
PLH3D-XT8
Высокомощная резка и гравировка
- 45 Вт оптической мощности
- HD 125 DPI – пятно 180 μm
- Макс. резка древесины (1 проход): 20 mm (¾")
- Лучший для высокоскоростной гравировки и глубокой резки
- Гравирует дерево со скоростью 350 mm/s (827 inch/min)
- Режет фанеру со скоростью 22.5 mm/s (53.1 inch/min)
- Простой комплект Plug & Play с инструкциями
PLH3D-XF+
Базовое решение
- 6 Вт оптической мощности
- Стандарт 85 DPI – пятно 300 μm
- Макс. многопроходная резка древесины: 3 mm (⅛")
- Идеально для хобби и небольших творческих проектов
- Простой комплект Plug & Play с инструкциями
Выберите ниже свою CNC-машину, чтобы просмотреть комплекты Plug & Play
Ключевые особенности генератора G-кода от Opt Lasers
Генератор G-кода Opt Lasers отличается своей простотой и удобством функционала. Программа автоматизирует процесс генерации G-кода для станков с ЧПУ и позволяет им использовать лазерные головы для резки и гравировки. Основные функции:
- Интуитивно понятный интерфейс для легкой навигации
- Поддержка различных форматов, включая IMG, BMP и DXF.
- Гибкие настройки мощности лазера, скорости, точности, формата G-кода и других параметров
- Реалистичная симуляция исполнения G-кода для визуализации конечного результата гравировки/резки
Любой пользователь — как новичок, так и опытный специалист — сможет воспользоваться эргономичным интерфейсом и функционалом генератора G-кода. С помощью этого ПО можно выполнить лазерную гравировку или резку простых проектов, а также протестировать процессы исполнения G-кода с возможностью экспорта в более сложные программные пакеты.
Требования к системе
Для работы генератора G-кода Opt Lasers (версия v1.1) Ваш компьютер должен соответствовать следующим требованиям:
- Операционная система: Windows 10, Windows 8.1, Windows 8, Windows 7 Service Pack 1
- Свободное место на диске: 15 МБ
- Оперативная память (RAM): 1 ГБ RAM (32 бит) или 2 ГБ RAM (64 бит)
Возможности
С помощью генератора G-кода Opt Lasers можно реализовать потенциал лазерной обработки на станках с ЧПУ благодаря следующим возможностям:
- Автоматическое преобразование простых проектов в G-код
- Оптимизация траекторий резки для повышения производительности
- Тестирование различных технологий лазерной гравировки, включая вертикальное и горизонтальное растрирование, градации серого или дизеринг
- Возможность сохранять профили с выбранными настройками для различных типов резки и гравировки
- Сохранение и экспорт G-кода для последующего использования
- Создание и сохранение новых масок G-кода (а также заголовков/футеров) для тестирования G-кода
Редактирование масок и симулятор G-кода
Во вкладке настроек генератора G-кода Opt Lasers пользователь может добавить индивидуальный заголовок, футер и маску G-кода (которая определяет структуру выходного G-кода). Благодаря этой функции пользователь может адаптировать выходной G-код под требования конкретного контроллера ЧПУ и реализовать технически корректное решение для лазерной обработки.
Более того, генератор G-кода Opt Lasers может выступать в роли симулятора G-кода для быстрой проверки реакции контроллера ЧПУ на разные форматы G-кода, перед переходом к профессиональному ПО, такому как Lightburn или модулю для работы с лазерами Vectric.
Резка и гравировка дизайнов JPG/BMP
Бесплатный генератор G-кода Opt Lasers также позволяет выполнять гравировку или резку простых изображений и графики. Для этого необходимо подготовить подходящий проект в формате JPG или BMP и загрузить его в программу. Можно задать требуемый размер пикселя, изменить размер изображения посредством настройки разрешения по осям X и Y. Генератор G-кода Opt Lasers дает возможность выбрать различные скорости для технологических и холостых перемещений (рабочая скорость и скорость холостого хода, когда неиспользуемый лазер перемещается на новую позицию). Также можно выбрать начальную точку для гравировки или резки вашего изделия. После выбора всех настроек во вкладке JPG/BMP, их можно сохранить как отдельный профиль. Здесь также можно выбрать горизонтальный или вертикальный растр, выполнить гравировку оттенками серого или дизеринг, задать максимальную и минимальную мощность лазера для гравировки/резки, а также скорректировать гамму, яркость или контраст итогового результата.
Многократная резка по контуру в формате DXF
Для работы с форматом DXF рекомендуется сохранять файл в формате dxf, выпущенном до 2013 года. Вкладка DXF генератора G-кода оптимизирована для многократной (многослойной) резки. Можно указать суммарную толщину материала, а также желаемую глубину реза за один проход. Программа будет управлять выходом G-кода для понижения лазерной головки после завершения каждого прохода, чтобы сфокусировать луч строго в требуемой рабочей зоне резки, что значительно ускоряет обработку. Также возможно регулировать точность кривых для настройки качества обработки контуров. Как и в случае с JPG/BMP, индивидуальные настройки можно сохранить в отдельный профиль для будущего использования.
