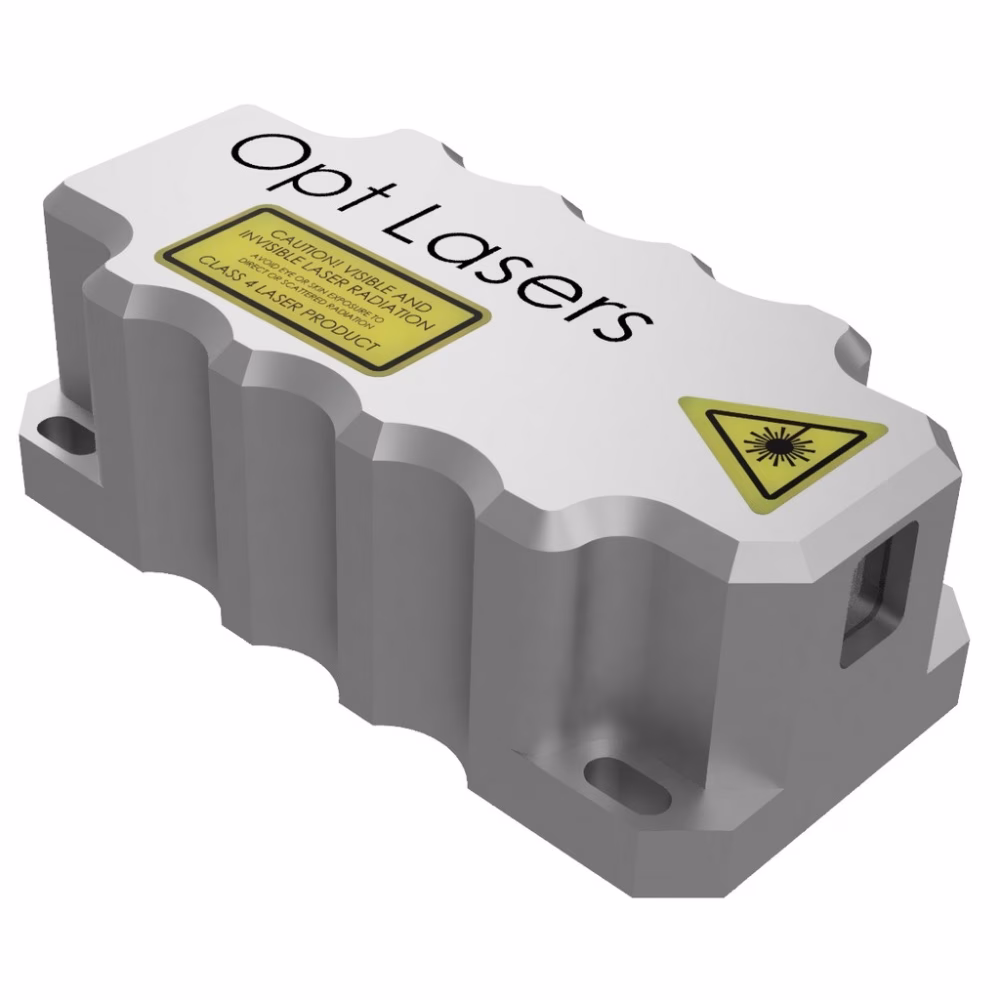

1400 мВт 525 нм модуль лазерного диода для работы в свободном пространстве
Лазерный модуль разработан для длины волны 525 нм и мощности 1400 мВт. Типовой размер пучка составляет 3,5 x 2,5 мм при низкой дивергенции пучка, равной 0,2 x 1,0 мрад.
Доступно под заказ по запросу
Описание продукта
Обзор
Оптический модуль лазерного диода Opt Lasers 1400 мВт 525 нм для работы в свободном пространстве обладает отличными характеристиками по дивергенции и размеру лазерного пучка. Драйвер лазерного диода, входящий в комплект модуля, обеспечивает прецизионное управление током лазерного диода при сохранении высокой скорости модуляции. Точное термостатирование корпуса лазерного диода значительно повышает стабильность выходной мощности и гарантирует длительный срок службы лазерного диода. Такое сочетание параметров пучка, управления током и температурой делает данный модуль оптимальным выбором как для научных, так и для промышленных задач.
Для данного модуля доступны охлаждающая платформа и источник питания. Если вы хотите добавить эти опции в свой заказ или у вас возникли вопросы, не стесняйтесь связаться с нами.
Подробнее о лазерных диодных модулях для свободного пространства Opt Lasers читайте здесь.
Особенности изделия
- Малый размер пучка
- Низкая дивергенция
- Высокая оптическая стабильность
- Активное охлаждение
- Длительный срок службы
- Высокоскоростная модуляция
Области применения
- Освещение
- Флуоресценция
- Спектроскопия
- Криминалистика
- Биомедицинa
- Насос Ti:sapphire
Технические характеристики
| Типовая центральная длина волны [нм, ±7] | 525 |
|---|---|
| Выходная мощность [мВт] | 1400 |
| Типовой размер пучка [мм, @ 1/e2]1 | 3.5 x 2.5 |
| Типовая полный угол расходимости пучка [мрад, @ 1/e]1 | 0.2 x 1.0 |
| Состояние поляризации | TE |
| Пиковое отклонение мощности за 8 часов, %2 | 0.5 |
| RMS стабильность мощности за 8 часов, %2 | 0.08 |
| Срок службы [ч] | 10 000 |
| Вход модуляции [В, аналоговый] | 0-5 |
| Пропускная способность модуляции по уровню -3 дБ [кГц] | 600 |
| Время мягкого запуска [мс] | 2000 |
| Время нарастания [нс]3 | 250 |
| Время спада [нс]3 | 150 |
| Задержка между сигналом и началом нарастания [нс]3 | 400 |
| ESD защита лазерного диода | ДА |
| Метод охлаждения | Активное — ТЭК |
| Рабочая температура [°C] | 10 - 35 |
| Защита от перегрева | Да |
| Рассеиваемая мощность [Вт, по нижней поверхности] | <35 |
| Макс. энергопотребление [В x А] | 7.5 x 8 |
| Габаритные размеры модуля (Д x Ш x В) [мм] | 129 x 59 x 41 |
1 Вертикаль x горизонталь.
2 Тест проведён при температуре окружающей среды 22°C ±2 с использованием оптического измерителя мощности с полосой пропускания входного сигнала 100 Гц. Мощность измерялась каждые 6 секунд. Тест выполнен после предварительного прогрева.
3 Измерение проведено при частоте 100 кГц.
