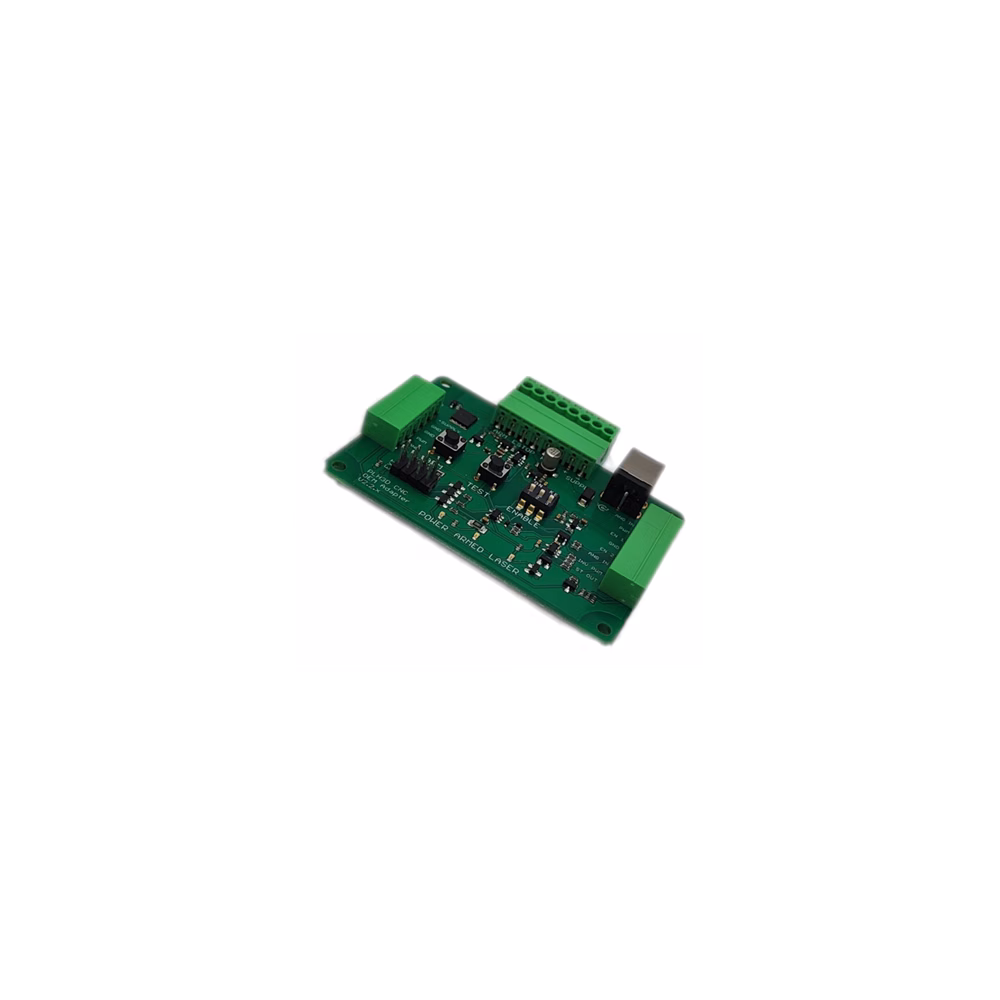

PLH3D-CNC OEM Adapteri
✔ Mahdollistaa viestinnän CNC-koneiden ja laserpäiden välillä.
✔ Tarjoaa lisäturvakerroksen käyttäjille ja laserpäille.
Saatavilla tilauksesta pyynnöstä
Lataa
Tuotteen kuvaus
PLH3D-CNC Adapter OEM – Kompakti signaalinohjaus laserkokoonpanollesi
Yleinen tuotteen kuvaus
Opt Lasersin PLH3D-CNC Adapter OEM on monipuolinen liitäntämoduuli, joka on suunniteltu erityisesti CNC-koneiden valmistajille ja järjestelmäintegraattoreille. Sen huomattavasti yksinkertaistettu käyttöliittymä säilyttää kaikki olennaiset toiminnot tehokkaaseen liitettävyyteen CNC-järjestelmiin. Tämä suunnitteluratkaisu vähentää asennuksen monimutkaisuutta ja kustannuksia säilyttäen samalla toimintaturvallisuuden sekä Euroopassa ja Yhdysvalloissa noudatettavien laserturvallisuusstandardien ja -direktiivien mukaisuuden.
Sovitin mahdollistaa PLH3D-sarjan laserpäiden, kuten XT8, 30W, 15W, XT-50, XT-10, XF+ ja XF, sujuvan liitäntään erilaisiin CNC-ohjausjärjestelmiin. Se muuntaa CNC-järjestelmien tuottamat ohjaussignaalit yhteensopiviksi PWM/TTL- tai analogisignaaleiksi tarkan lasertehon säädön mahdollistamiseksi. Lisäksi CNC Adapter OEM tarjoaa parannetun käyttöturvallisuuden, suojaten sekä käyttäjää että laserlaitteistoa. Sen selkeä rakenne mahdollistaa helpon käyttöönoton sekä välittömän integraation CNC-työstöjärjestelmiin, mikä tekee siitä kustannustehokkaan vaihtoehdon CNC Adapter PRO:lle.
Adapter OEM – olennainen ohjaus kompaktissa piirilevyformaatissa
Keskeiset ominaisuudet
✔ Täysin yhteensopiva kaikkien PLH3D-sarjan lasereiden kanssa
✔ Helppo integrointi useimpiin CNC-järjestelmiin
✔ Yksinkertainen konfigurointi DIP-kytkimillä
✔ Etävarmistus manuaalikytkimellä tai CNC-ohjaimella
✔ Automaattinen deaktivointi virrankatkoksen yhteydessä, vaatii uudelleenvahvistuksen
✔ Safe Start -toiminto turvalliseen käyttöönottoon
✔ Tuki ulkoiselle avainlukolla ja hätäpysäytyspainikkeelle
✔ Ohjaustulot: PWM, INV PWM, Analoginen
✔ Kaksi aktivointituloa (valinnainen käyttö)
✔ Tila-LEDit: Virta, Vahvistettu, Laser aktiivinen
✔ Vaihtokelpoinen CNC Adapter PRO:n kanssa
✔ Kompakti koko: 75mm x 55mm x <20mm
Turvaominaisuudet
Turvallisuus on etusijalla useiden suojatasojen avulla, mukaan lukien Safe Start, joka ehkäisee tahatonta laserkäynnistystä jännitteenkytkennän yhteydessä. Sovitin tukee ulkoisia hätäpysäytys- ja avainkytkimiä, joiden avulla mahdollistetaan välitön manuaalinen deaktivointi. Automaattinen deaktivointi tapahtuu kaikissa turvakytkentäkatkoksissa, kuten avoinna olevassa turvakytkimessä tai virtakatkoksessa. Kun virransyöttö palautuu, sovitin pysyy deaktivoinnissa ja vaatii käyttäjältä manuaalisen uudelleenvahvistuksen, minkä ansiosta käyttöturvallisuus paranee. Tila-LEDit ilmaisevat laitteen nykytilan selkeästi, lisäten käyttäjätietoisuutta ja varmistaen turvallisen sekä luotettavan toiminnan kaikkina aikoina.
CNC-integrointi ja tulosignaalien yhteensopivuus
PLH3D-CNC Adapter OEM tukee useita tulosignaaleja varmistaen laajan yhteensopivuuden useimpien CNC-ohjainten kanssa:
- PWM-tulo: Hyväksyy TTL-signaalit; jännite alle 0,8 V on MATALA, yli 2 V KORKEA (maksimijännite 24 V), aktiivinen KORKEA.
- INV PWM-tulo: Hyväksyy TTL-signaalit; jännite alle 0,8 V on MATALA, yli 2 V KORKEA (maksimijännite 24 V), aktiivinen MATALA.
- Analoginen tulo (ANG IN): Hyväksyy jatkuviä jännitesignaaleja (suositus: 5V tulo 300Ω vastuksen kautta tai 10V tulo 1kΩ vastuksen kautta).
- Aktivointitulot (EN1, EN2): Konfiguroitavissa DIP-kytkimillä seuraavasti:
- Kiinteät KORKEA-signaalit (2V–24V)
- Vaihtosignaalit (KORKEA/MATALA vuorottelu vähintään 0,25 s välein)
- Sisään tulevan signaalin ohitus (“Ei väliä” -tila)
Aktivointitulot lisäävät joustavuutta CNC-ohjainten yhteensopivuudessa, mahdollistaen adapterin tarkan sovittamisen järjestelmävaatimuksiin.
OEM vs PRO -vertailu
CNC Adapter OEM- ja PRO-versioissa on identtinen tulo-/lähtöpin layout, minkä ansiosta ne ovat keskenään vaihdettavissa olemassa olevissa CNC-kokoonpanoissa. OEM-mallissa on kuitenkin rajoitettu analogisen ohjauksen toiminto, vähemmän aktivointitulojen konfiguraatioita ja se vaatii ulkoisia kytkimiä hyödyntääkseen kaikki turvaominaisuudet. Lisäksi OEM-version testipainike tuottaa kiinteän 100% tehon testattaessa, kun taas PRO-version testaus on säädettävissä. OEM-malli sopii käyttäjille, jotka arvostavat ydinominaisuuksia yksinkertaistetulla ohjauksella, kun taas PRO-malli tarjoaa laajemmat säätömahdollisuudet ja edistyneet ominaisuudet vaativiin ja teollisiin sovelluksiin.

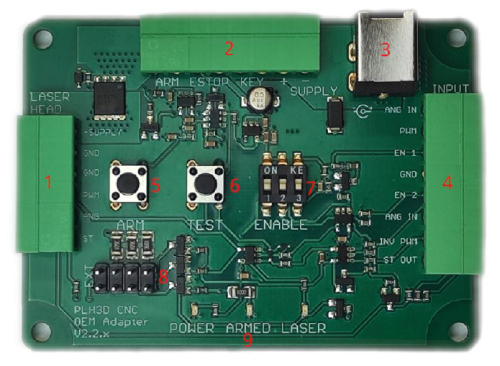

Laiteyleiskatsaus
Tärkeimmät komponentit PLH3D-CNC Adapter OEM -laitteessa:
- 12–24V DC-tulo: Laitteen ja laserlähdön syöttöjännite (sisäisesti reguloitu 12V).
- PWM/TTL-tulo: Laserin modulointitulo (hyväksyy sekä 5V että 24V logiikkatason).
- ARM-tulo: Mahdollistaa laserin käyttöönoton tai deaktivoinnin ulkoisella logiikkasignaalilla (aktiivinen KORKEA).
- Laser-lähtö: 12V reguloitu laserteholähtö jopa 5A teholle diodilaserpäille.
- Tila-LEDit: Visuaaliset indikaattorit: Virta (vihreä), Vahvistettu (sininen), Vika/virhe (punainen).

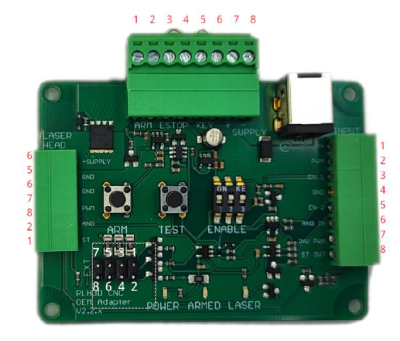

Pinout-yhteenveto
Adapter OEM -laitteen pinout on seuraava:
| Pinnin nimi | Kuvaus |
|---|---|
| +12V / +24V | Pääsyöttöjännite adapterille ja laserille (reguloidaan sisäisesti 12V lähdölle). |
| GND | Maadoitus sekä jännitteelle että signaaleille. |
| PWM IN | PWM/TTL laserin modulointisignaalitulo. Hyväksyy 5–24V logiikkatasot. |
| ARM | Etävarmistuksen ohjaus. KORKEA-logiikka mahdollistaa laserlähdön. |
| LASER OUT + / - | 12V reguloitu lähtö, jopa 5A diodilaserpäiden syöttöön. |
