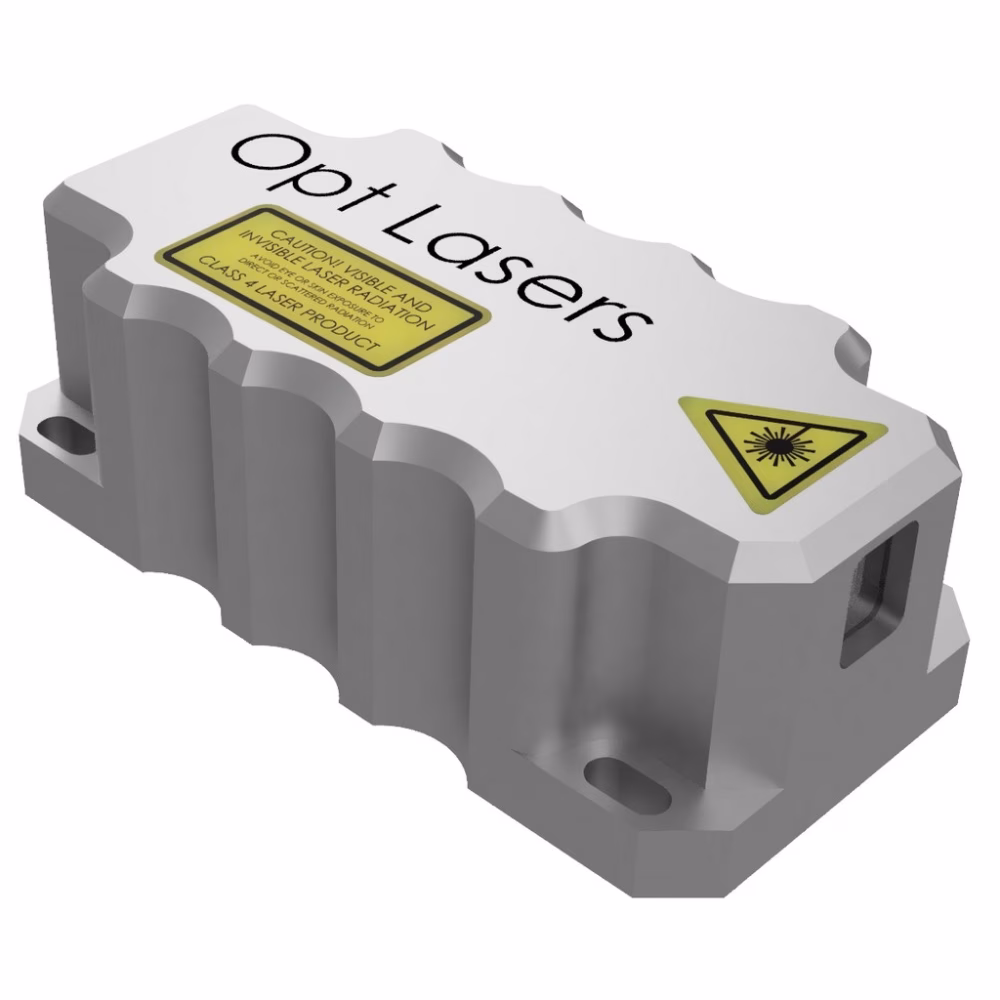

1600mW 450nm свободнолъчев лазерен диоден модул
Лазерен модул, проектиран за дължина на вълната 450 nm и мощност 1600 mW. Типичният размер на лъча е 3 x 2,5 mm с ниска сходимост на лъча от 0.2 x 1.2 mRad.
Доставка при заявка
Описание на продукта
Общ преглед
Opt Lasers 1600 mW 450 nm свободнолъчев лазерен диоден модул се отличава с отлични характеристики по отношение на сходимост на лъча и размер на лъча. Лазерният диоден драйвер, предоставен с този модул, осигурява прецизен контрол на тока през лазерния диод, като същевременно поддържа висока скорост на модулация. Прецизният контрол на температурата на корпуса на лазерния диод значително подобрява стабилността на мощността и гарантира дълъг експлоатационен живот на лазерния диод. Тази комбинация от характеристики на лъча и контрол на тока и температурата прави този модул перфектен избор, както за научни, така и за индустриални приложения.
Охлаждаща платформа и захранващ блок (PSU) са налични за този модул. Ако желаете да ги добавите към вашата поръчка или имате други въпроси, не се колебайте да се свържете с нас.
Прочетете повече за свободнолъчеви лазерни диодни модули на Opt Lasers тук.
Характеристики на продукта
- Малък размер на лъча
- Ниска сходимост
- Висока оптична стабилност
- Активно охлаждане
- Дълъг експлоатационен живот
- Високоскоростна модулация
Приложения
- Осветление
- Автомобилна промишленост
- Спектроскопия
- Флуоресцентен анализ
- Биомедицински приложения
Технически характеристики
| Тип. централна дължина на вълната [nm, ±10] | 450 |
|---|---|
| Изходна мощност [mW] | 1600 |
| Тип. размер на лъча [mm, @ 1/e2]1 | 3 x 2.5 |
| Тип. пълен ъгъл на сходимост на лъча [mRad, @ 1/e]1 | 0.2 x 1.2 |
| Тип. спектрална ширина на линията FWHM, nm [nm, @ FWHM] | 1 |
| Състояние на поляризацията | TE |
| Стабилност на мощността пик до пик за 8ч, %2 | 0.5 |
| RMS стабилност на мощността за 8ч, %2 | 0.08 |
| Експлоатационен живот [ч] | 10 000 |
| Модулационен вход [V, Аналогов] | 0-5 |
| -3 dB честотна лента за модулация [kHz] | 600 |
| Време за мек старт [ms] | 2000 |
| Време на нарастване [ns]3 | 250 |
| Време на спадане [ns]3 | 150 |
| Закъснение между сигнала и начало на нарастване [ns]3 | 400 |
| ESD защита на лазерния диод | ДА |
| Метод на охлаждане | Активно - TEC |
| Работна температура [°C] | 10 - 35 |
| Защита от прегряване | Да |
| Разсейвана мощност [W, долна повърхност] | <35 |
| Максимална консумация на мощност [V x A] | 7.5 x 8 |
| Размери на модула (Д x Ш x В) [mm] | 129 x 59 x 41 |
1 Вертикално x Хоризонтално.
2 Тестът е проведен при 22°C ±2 околна температура с използване на оптичен измерител на мощността с честотна лента на входа 100 Hz. Мощността е измервана на всеки 6 секунди. Тестът е извършен след първоначално загряване.
3 Измерването е проведено при честота 100kHz.
