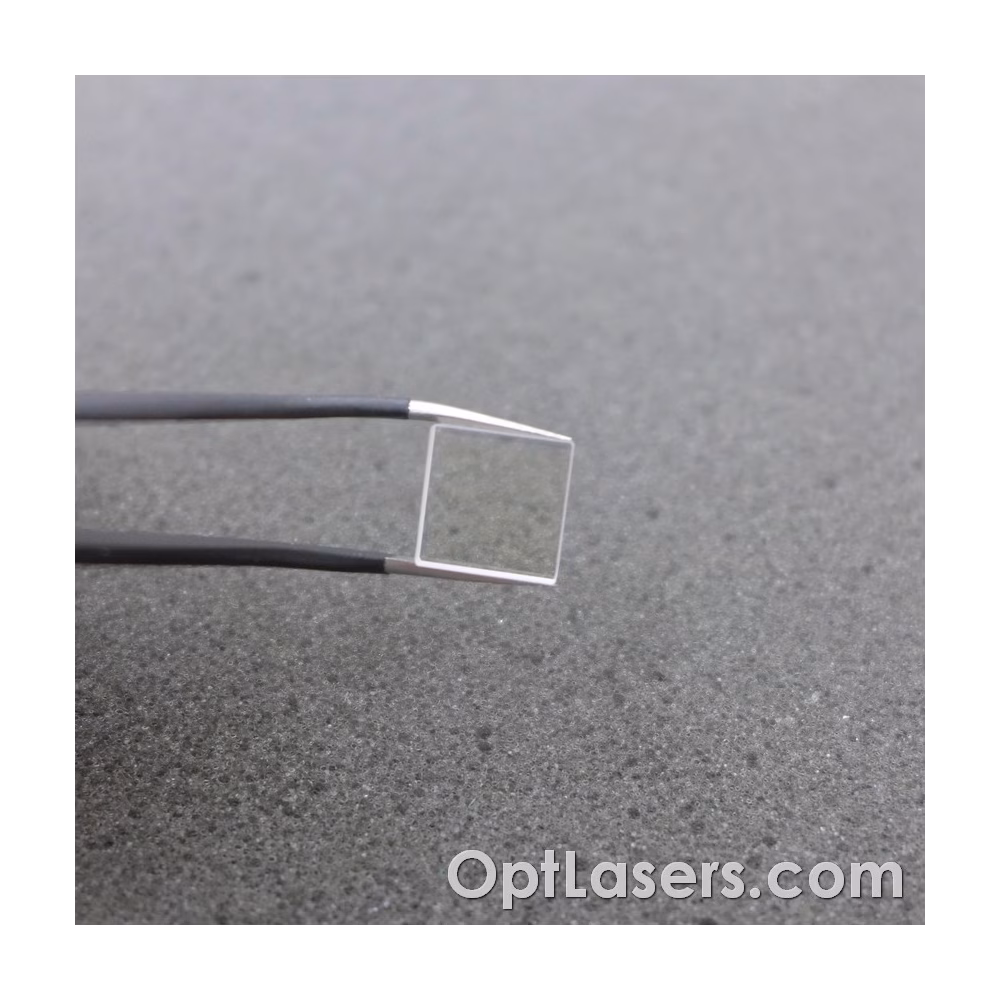

Πλάκα περιστροφής κύματος 638 nm 90°

Σχετικά με την πλάκα περιστροφής κύματος 638 nm 90°

• Οικονομικά αποδοτική και ευκολότερα ευθυγραμμιζόμενη εναλλακτική λύση στους παραδοσιακούς επιβραδυντές μισού κύματος πόλωσης (πλάκες κύματος λ/2)

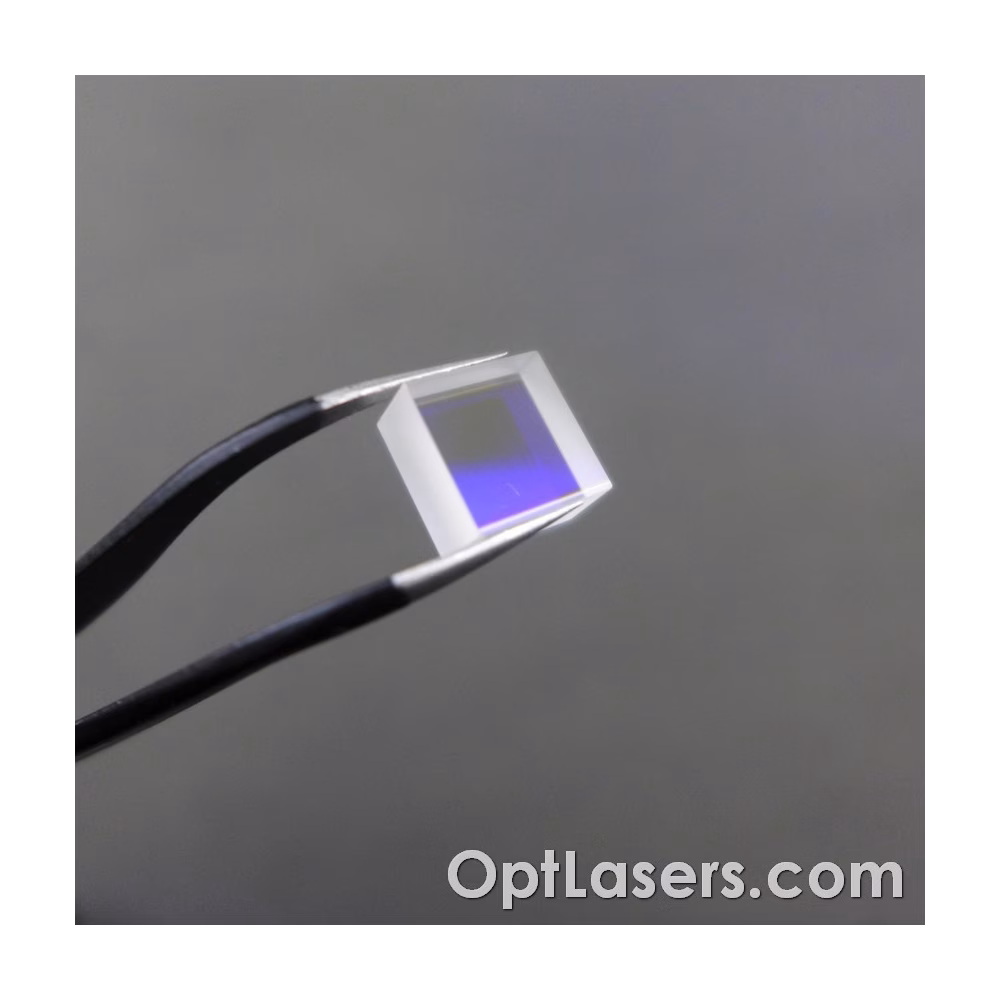

• Μπορεί να χρησιμοποιηθεί με κύβο PBS για συνδυασμό πόλωσης
• Η επίστρωση V-AR επιτρέπει τη μετάδοση > 99% (τυπ.) γύρω από τα 638 nm

Οι περιστροφείς πόλωσης μισού κύματος λειτουργούν περιστρέφοντας τον άξονα πόλωσης της γραμμικά πολωμένης δέσμης φωτός κατά 90 μοίρες (λάμδα/2) κοντά στο μήκος κύματος σχεδιασμού.

Οι πλάκες περιστροφής πόλωσης είναι μια εξαιρετική και πολύ χαμηλότερου κόστους εναλλακτική λύση σε σχέση με έναν επιβραδυντή πλάκας κύματος. Ωστόσο, σε αντίθεση με τους παραδοσιακούς επιβραδυντές μισής πλάκας κύματος, η περιστροφή της πόλωσης είναι ανεξάρτητη από τη γωνία του οπτικού σώματος ως προς τον άξονα z (άξονας διάδοσης του φωτός). Αυτό καθιστά την ευθυγράμμιση πολύ απλούστερη σε σύγκριση με την εργασία με έναν επιβραδυντή μισής κυματοειδούς πλάκας.

Οι περιστροφείς πόλωσης μισού κύματος που διαθέτουμε χρησιμοποιούνται συνήθως για τον συνδυασμό ακτίνων σε συνδυασμό με έναν κύβο διαχωριστή ακτίνων πόλωσης (PBS) που έχει σχεδιαστεί για 638 nm. Αυτό είναι ένα οικονομικά αποδοτικό μέσο για τον αποτελεσματικό διπλασιασμό της ισχύος σε ένα οπτικό σύστημα χωρίς αύξηση του μεγέθους της δέσμης ή της απόκλισης της δέσμης με αποτέλεσμα την απώλεια της etendue.

Αν και το μήκος κύματος σχεδιασμού είναι 638 nm, το προϊόν αυτό μπορεί να χρησιμοποιηθεί στην περιοχή 620 - 660 nm με ελάχιστη απώλεια απόδοσης. Αυτή η πλάκα περιστροφής πόλωσης έχει διαστάσεις 10 x 10 mm με ονομαστικό πάχος 5 mm, καθιστώντας την κατάλληλη για μεγάλες ή πολλαπλές δέσμες που εφάπτονται με "μαχαίρι".

Η Opt Lasers προσφέρει επίσης πλάκες περιστροφής πόλωσης μισού κύματος για μήκη κύματος κοντά στα 455 nm και 525 nm, καθώς και κύβους PBS στα μήκη κύματος 455 nm, 525 nm και 638 nm.

Σχετικά με την πλάκα περιστροφής κύματος 90° στα 638 nm

Η πλάκα περιστροφής κύματος πόλωσης 638 nm 90° παρέχει μια οικονομικά αποδοτική εναλλακτική λύση στις πλάκες μισού κύματος πόλωσης. Αυτό το προϊόν περιστρέφει αποτελεσματικά τον άξονα πόλωσης κατά 90° (μισό κύμα) ειδικά για το μήκος κύματος 638 nm. Συνήθως χρησιμοποιείται σε συνδυασμό με έναν κύβο διαχωριστή ακτίνων πόλωσης (PBS) για να συνδυάσει συμβολομετρικές δέσμες στο ίδιο μήκος κύματος, επιτρέποντας την κλιμάκωση της ισχύος, διατηρώντας παράλληλα τις οπτικές ιδιότητες της δέσμης. Σε αντίθεση με τους παραδοσιακούς επιβραδυντές μισής κυματοειδούς πλάκας, η περιστροφή της πόλωσης είναι ανεξάρτητη από τη γωνία του περιστροφέα γύρω από τον άξονα z (άξονας διάδοσης του φωτός), απλοποιώντας την ευθυγράμμιση.

Ενώ το μήκος κύματος σχεδιασμού είναι 638 nm, αυτό το προϊόν παρουσιάζει ελάχιστη απώλεια απόδοσης σε ένα ευρύτερο εύρος από 620 nm έως 660 nm. Η πλάκα περιστροφής διαθέτει διαστάσεις 15 x 15 mm, καθιστώντας την κατάλληλη για μεγάλες ή πολλαπλές δέσμες που εφάπτονται με "μαχαίρι στην άκρη".
