Sterownik diody laserowej LPLDD-10A-24V-TP-H
Jednokanałowy sterownik diod laserowych 10 A, 3,3-24 V z zabezpieczeniem termicznym. W oparciu o wiele zapytań od klientów, ta wersja sterownika LPLDD-10A-24V została wyposażona w zabezpieczenie termiczne, które wyłącza obwód diody laserowej, jeśli temperatura przekroczy 45 stopni Celsjusza. Sterownik jest bardzo wszechstronny, zdolny do zasilania szerokiej gamy diod laserowych dostępnych na rynku.
Dane techniczne
Opis produktu
Informacje o sterowniku diod laserowych LPLDD-10A-24V-TP-H

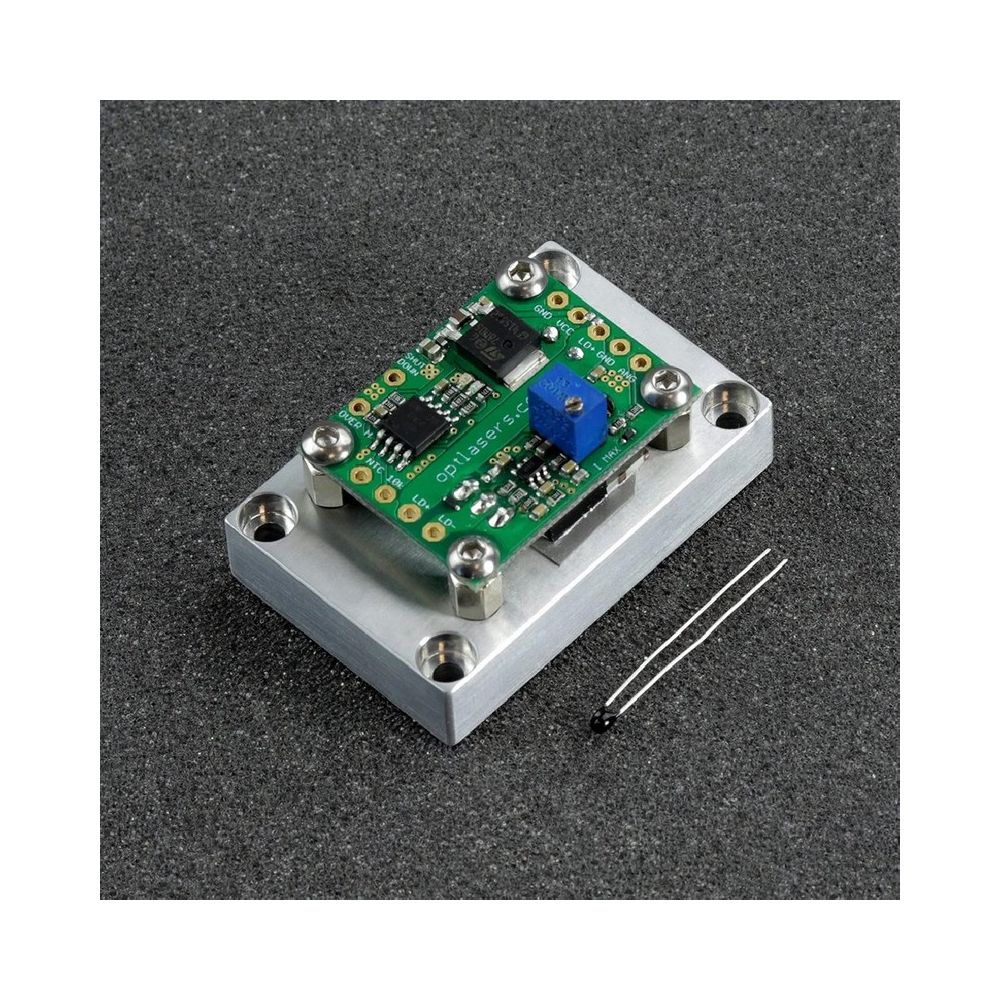

Sterownik diod laserowych LPLDD-10A-24V-TP-H to profesjonalny sterownik diod laserowych wyposażony w zabezpieczenie termiczne zapewniające optymalną wydajność diod laserowych i zapobiegające ich przegrzaniu. Ten wszechstronny sterownik pozwala na regulację prądu wyjściowego w zakresie od 0 do 10 A i umożliwia modulację prądu diody przy częstotliwościach do 100 kHz. Przykładowy test z modulacją sygnału wejściowego falą kwadratową 100 kHz pokazano poniżej.
Sterownik posiada solidny system ochrony termicznej, który chroni diodę laserową przed przegrzaniem. W normalnych warunkach pracy zielona dioda LED świeci się tak długo, jak termistor mierzy temperaturę poniżej 40 stopni Celsjusza. Jeśli temperatura przekroczy 40 stopni Celsjusza, czerwona dioda LED zacznie migać. Gdy temperatura osiągnie 45 stopni Celsjusza, czerwona dioda LED pozostaje włączona, a sterownik diody laserowej wyłącza się automatycznie, aż temperatura spadnie poniżej 40 stopni Celsjusza. Jeśli połączenie między sterownikiem a termistorem zostanie utracone lub przerwane, obie diody LED będą migać, wymagając zresetowania sterownika poprzez odłączenie i ponowne podłączenie zasilania.
Dzięki szerokiej kompatybilności, LPLDD-10A-24V-TP-H może zasilać szeroką gamę diod laserowych dostępnych na rynku, w tym te o długości fali 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm i 980 nm, o mocy optycznej do 5 W.
Przykładowy test
- Dioda laserowa NUBM44 6 W (przy 3,3 A)
- Przewody o długości 15 cm i przekroju 0,35 mm2
- Napięcie wejściowe 12 V (przy 10% cyklu pracy)
- 80 x 80 x 20 radiator na MOSFET mocy
Zalecenia i wymagania
- Aby zasilać sterownik diody laserowej za pomocą pojedynczego zasilacza w zakresie 7,5-24 V DC, należy upewnić się, że zworka jest podłączona. Jeśli jednak używana jest dioda niskonapięciowa (np. 3 V), wymagane są dwa zasilacze, a zworka powinna być odłączona. Ważne jest, aby dopasować napięcie zasilania ściśle do wymagań diody laserowej.
- W przypadku napięć niższych niż 3,3 V napięcie wejściowe jest określone wzorem:
Vin = 0,2* I + Vd - Vin - napięcie wejściowe
- Vd - napięcie robocze diody
- I - prąd roboczy
- Należy zachować szczególną ostrożność, aby uniknąć zwarć między + (VCC) zasilania i -(GND) wejścia logicznego lub wejścia monitora, ponieważ może to nieodwracalnie uszkodzić cienkie ścieżki logiczne GND.
- Wejście modulacji może być wykorzystywane jako wejście TTL z poziomami logicznymi 0 V i 5 V lub jako wejście analogowe. Modulacja analogowa umożliwia regulację mocy wyjściowej za pomocą określonych poziomów napięcia (np. 2,5 V dla 50% mocy wyjściowej, 4 V dla 80% mocy wyjściowej itp.) Wejście to może być również używane jako wejście PWM. Jedynym wymaganiem jest, aby częstotliwość bazowa sygnału PWM mieściła się w zakresie 5-20 kHz.
- Zalecamy stosowanie kabli zasilających o przekroju 0,1*I mm2, gdzie I to prąd roboczy.
- W zależności od zastosowanej diody laserowej i zasilacza może być wymagany dodatkowy wentylator, aby zapewnić prawidłowe chłodzenie tranzystorów MOSFET. Nadmierne ciepło może uszkodzić tranzystory MOSFET, a diody laserowe mogą ulec spaleniu.
Ochrona
Obwód zasilania diody laserowej jest zabezpieczony przed odwróconą polaryzacją za pomocą wysokoprądowej diody Schottky'ego o niskim napięciu przewodzenia, chroniąc diodę laserową przed nieprawidłowymi połączeniami napięciowymi, jednocześnie minimalizując straty ciepła.
Aby zabezpieczyć wejście analogowe, zastosowano diodę Zenera 5V1, która obsługuje napięcia przekraczające 5 V. Należy jednak unikać stosowania wyższych napięć na tym wejściu.
